Q41F-16RL 316L不銹鋼精鑄法蘭球閥技術規范

不銹鋼法蘭球閥，也被稱為不銹鋼球閥304球閥或316球閥，是工業領域中的一種重要閥門類型。這種閥門采用優質鑄造的不銹鋼（如CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)）作為閥體材料，球體通過閥桿驅動，實現旋轉運動，從而控制流體的通斷。

一、Q41F-16RL 316L不銹鋼精鑄法蘭球閥技術規范結構特點

材質優勢
閥體、閥蓋及球體等主要部件采用不銹鋼材質（如304、316L等），具備優異的耐腐蝕性，適用于多種化學介質環境。

法蘭連接
通過法蘭與管道連接，安裝方便，密封性好，適用于高壓、大口徑管道系統。

球體結構
球體表面經過精密研磨，與閥座形成緊密貼合，確保零泄漏。部分產品采用浮動球或固定球設計，適應不同工況需求。

二、Q41F-16RL 316L不銹鋼精鑄法蘭球閥技術規范性能優勢

耐腐蝕性強
不銹鋼材質可抵御酸、堿、鹽等腐蝕性介質，延長閥門使用壽命。

密封性能優異
采用PTFE、RPTFE等彈性密封材料，或金屬硬密封結構，確保在高壓、高溫下無泄漏。

操作便捷
旋轉90°即可實現全開或全關，操作力矩小，支持手動、氣動、電動等多種驅動方式。

流通能力強
全通徑設計，流體阻力小，適用于需要大流量的場合。

三、Q41F-16RL 316L不銹鋼精鑄法蘭球閥技術規范應用場景

石油化工行業
用于原油、成品油、天然氣及化工原料的輸送與控制，耐受高溫、高壓及腐蝕性介質。

制藥與食品飲料行業
符合衛生標準，適用于潔凈流體的輸送，防止介質污染。

水處理與環保領域
用于污水處理、海水淡化等系統，耐受含氯離子等腐蝕性介質。

建筑給排水系統
控制水流，適用于高層建筑、工業廠房的管道系統。

四、Q41F-16RL 316L不銹鋼精鑄法蘭球閥技術規范選型要點

材質選擇

304不銹鋼：適用于一般腐蝕性介質。

316L不銹鋼：適用于強腐蝕性介質（如海水、氯化物環境）。

密封形式

軟密封：適用于常溫、低壓工況，密封性好。

硬密封：適用于高溫、高壓及磨損性介質。

連接方式

法蘭連接：適用于大口徑、高壓管道。

螺紋連接：適用于小口徑、低壓管道。

驅動方式

手動：適用于小口徑、低頻次操作。

氣動/電動：適用于遠程控制、自動化程度高的場合。

壓力與溫度范圍

根據工況選擇合適的公稱壓力（PN）和溫度范圍，確保閥門安全運行。

執行標準

符合GB、ANSI、DIN、JIS等國內外標準，確?；Q性與通用性。

 Q41F-16RL 316L不銹鋼精鑄法蘭球閥技術規范產品特征
先進的閥座設計：采用多年球閥制造經驗設計的閥座，確保良好的密封性能，摩擦系數低，操作力矩小，適應多種介質。
精確的手柄設計：采用扁頭閥桿，與手柄連接穩固，確保手柄指示與閥的實際狀態一致。
鎖緊裝置：在全開和全關位置設有鎖定孔，防止誤操作，確保閥門處于正確位置。
防飛結構：閥桿為下裝式，防止受壓飛出，火災后仍能與閥體形成金屬接觸，確保密封。
產品參數
公稱壓力或壓力級：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K
公稱通徑或口徑：DN6～900、NPS 1/4 ～36
連接方式：法蘭、對焊、螺紋、承插焊等
適用溫度：-196℃～540℃
驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動
閥體材料：CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)

Q41F-16RL 316L不銹鋼精鑄法蘭球閥技術規范

Q41F不銹鋼球閥主要用于截斷或接通介質，也可用于流體的調節與控制。與其它閥類相比，球閥具優點
1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。
4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。
5、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。

Q41F-16RL 316L不銹鋼精鑄法蘭球閥技術規范主要性能規范 Capability Criterion

壓力試驗 Pressure Test

Q41F-16RL 316L不銹鋼精鑄法蘭球閥技術規范主要零件材料 Materials Of main Parts

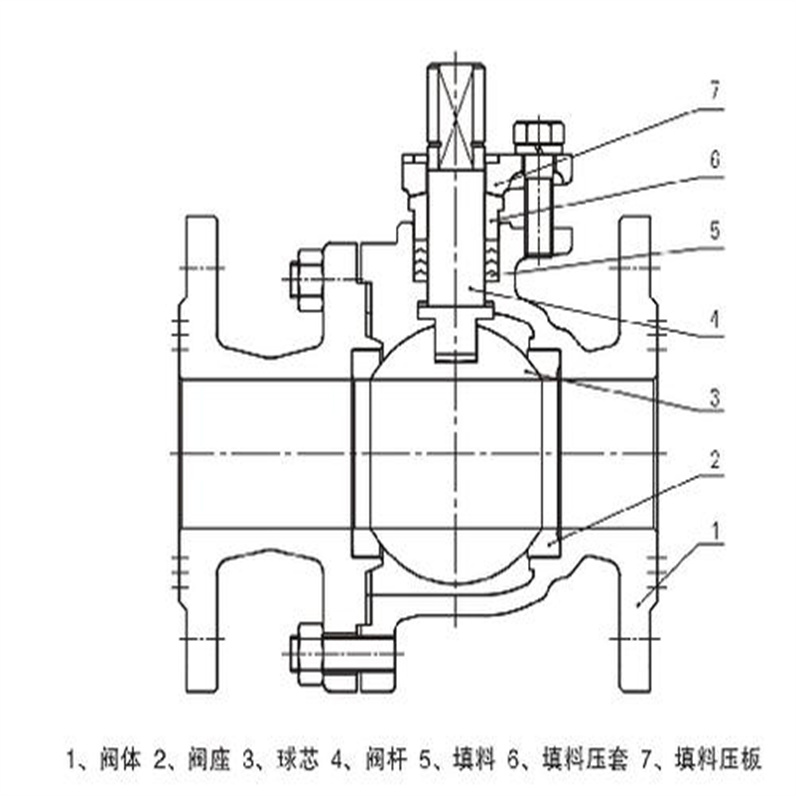

Q41F-16RL 316L不銹鋼精鑄法蘭球閥技術規范外形結構圖

Q41F-16RL 316L不銹鋼精鑄法蘭球閥技術規范主要外型尺寸 Main outer Size

Q41F-16RL 316L不銹鋼精鑄法蘭球閥技術規范規格主要尺寸 Size Main Dimensions

一、Q41F-16RL 316L不銹鋼精鑄法蘭球閥技術規范準備工作

1. 確定安裝位置：安裝不銹鋼法蘭球閥前，需要先確定其安裝的位置，并根據實際情況進行合理規劃。

2. 準備工具：需要備好安裝需要的工具，如扳手、橡膠墊圈等。

3. 確認法蘭標準和尺寸：在購買不銹鋼法蘭球閥前，需要了解要使用的管道的法蘭標準和尺寸，以便選擇合適的不銹鋼法蘭球閥。

二、Q41F-16RL 316L不銹鋼精鑄法蘭球閥技術規范安裝步驟

1. 清潔工作：在安裝不銹鋼法蘭球閥前，需要將管道和法蘭上的污垢等雜物清洗干凈，確保沒有異物影響安裝。

2. 安裝法蘭：根據法蘭的尺寸和標準，將法蘭分別安裝在管道的兩端，并確保法蘭之間配合密實。

3. 安裝球閥：將球閥軸套入法蘭的夾縫中，然后用扳手擰緊法蘭上的螺栓。

4. 安裝傳動裝置：如果需要安裝傳動裝置，則需要在球閥上安裝傳動裝置，并對其進行固定和調整。

三、Q41F-16RL 316L不銹鋼精鑄法蘭球閥技術規范調試與注意事項

1. 調試工作：在安裝完成后，需要進行調試。先試運轉一下球閥，檢查是否正常。然后用水壓試驗，檢查其密封性和耐壓性能。

2. 注意事項：在實際安裝過程中，需要注意以下幾點：

（1）法蘭的標準和尺寸要正確無誤。

（2）安裝時需要用橡膠墊圈，以保證安裝的密封性。

（3）擰緊螺栓時，要做到左右均勻，不可一側過緊。

（4）安裝位置要合理，不得壓碾球閥。

總之，正確安裝不銹鋼法蘭球閥對于保障管道安全運行至關重要。希望本文所提供的指南能夠為您的安裝工作提供幫助與指導。

Q41F-16RL 316L不銹鋼精鑄法蘭球閥技術規范

一、閥門準備與檢查
在安裝球閥之前，需做好一系列準備工作：
1. 確保所選安裝位置上的管線同軸，管線兩端的法蘭平行。同時驗證管線結構能否承載球閥的重荷，若無法承受，必須增設支撐裝置。
2. 清潔管線，移除內部的雜質與焊接殘留物，可通過吹掃實現。
3. 仔細核對球閥的標識，并通過多次開閉來測試其功能完整性。再全面檢查閥體及其各部件是否完好無損。
4. 在拆除球閥兩端的保護帽之后，檢查并清潔其內部腔體，尤其要確保球形密封面無損傷，因為即使是微小的雜質也可能導致其失效。
二、球閥安裝步驟
1. 球閥可以安裝在管道的任何一段，如果帶有執行機構（如齒輪傳動裝置、電-氣動驅動器），則必須保持垂直方向，并保證進出口水平。
2. 遵循管路設計規范，在球閥與管線法蘭之間正確安裝密封墊片。
3. 法蘭連接的螺栓要逐一、對稱、且均勻緊固。
4. 如球閥配備了氣動或電動執行機構，應根據說明書指引完成相應的氣源和電源的連接工作。
三、安裝后的驗收工作
完成安裝后，必須進行一系列檢測來確保球閥的安裝質量：
1. 通過數次啟閉球閥，檢查其運動是否靈活，受力分布是否均勻，并驗證其操作的正常性。
2. 按照管道系統的壓力設計標準，檢測球閥與管道法蘭接合部位的密封效果。

四、維修注意事項
在進行球閥的維護時，以下事項尤為重要：
1. 只有在消除球閥前后的壓差之后，才允許對球閥進行解體維修。
2. 解體及再組裝過程應格外小心，以免損傷具有密封作用的零部件，尤其是像O型密封圈這樣的非金屬件，操作時應盡量使用專用工具。
3. 在重新裝配球閥體時，務必遵循螺栓的對稱、漸進和均勻擰緊原則。
4. 所用清洗劑必須與被維修閥門內部的橡膠、塑料、金屬元件及輸送的介質（如燃氣）相容。燃氣介質系統中的金屬部分可以使用符合GB484-89標準的汽油進行清洗，而非金屬元件則應使用純凈水或乙醇清洗。
5. 單體零部件可以通過浸洗的方式來清洗；對于那些難以解體的含有非金屬件的金屬組件，則應使用干凈細膩的布浸上清洗劑后小心擦洗。清潔工作需確保清除所有表面附著的油污、殘膠、塵埃及其它污物。
6. 非金屬零部件在清洗完成后應立即取出并防止長時間浸在清洗液中。
7. 清潔后需待被洗部件表面的清洗劑揮發后（可以用干布輕輕擦拭以助揮發）及時進行組裝，不應長時間放置以防生銹或被塵埃再次污染。
8. 在組裝前，即便是新的零件也必須要清潔。
9. 裝配時要涂抹合適的潤滑脂。這種潤滑脂必須與球閥所使用的各種材料及其介質兼容。如在燃氣環境中，可能會選用特定型號如特221的潤滑脂。所有需要潤滑的表面上都要涂上薄薄的潤滑層。
10. 在裝配全程中應防止金屬碎屑、纖維、多余油脂、灰塵以及任何形式的污染物接觸到零部件表面或進入閥體內腔。
